Инструкция пользователя самоката YAMATO
Дорогой друг! Прежде чем начать наслаждаться всеми прелестями жизни с «Крути колёса», пожалуйста, ознакомься с этой инструкцией.
12. Задний габаритный фонарь
11. Заднее крыло-тормоз
10. Стопорный рычаг
9. Разъем для зарядки
8. Передняя вилка
7. Заднее мотор-колесо
6. Переднее колесо
5. Фонарь
4. ЖК-дисплей
3. Ручка руля
2. Складной руль
1. Опорная площадка
Конструкция
19. Кнопка ВКЛ/ВЫКЛ
18. Индикация режима "Высокая максимальная скорость" (H)
17. Индикация режима "Низкая максимальная скорость" (L)
16. Индикация текущей скорости и пройденного растояния
15*. Рычаг электрического тормоза
14. Рычаг акселератора
13. Уровень заряда аккумулятора

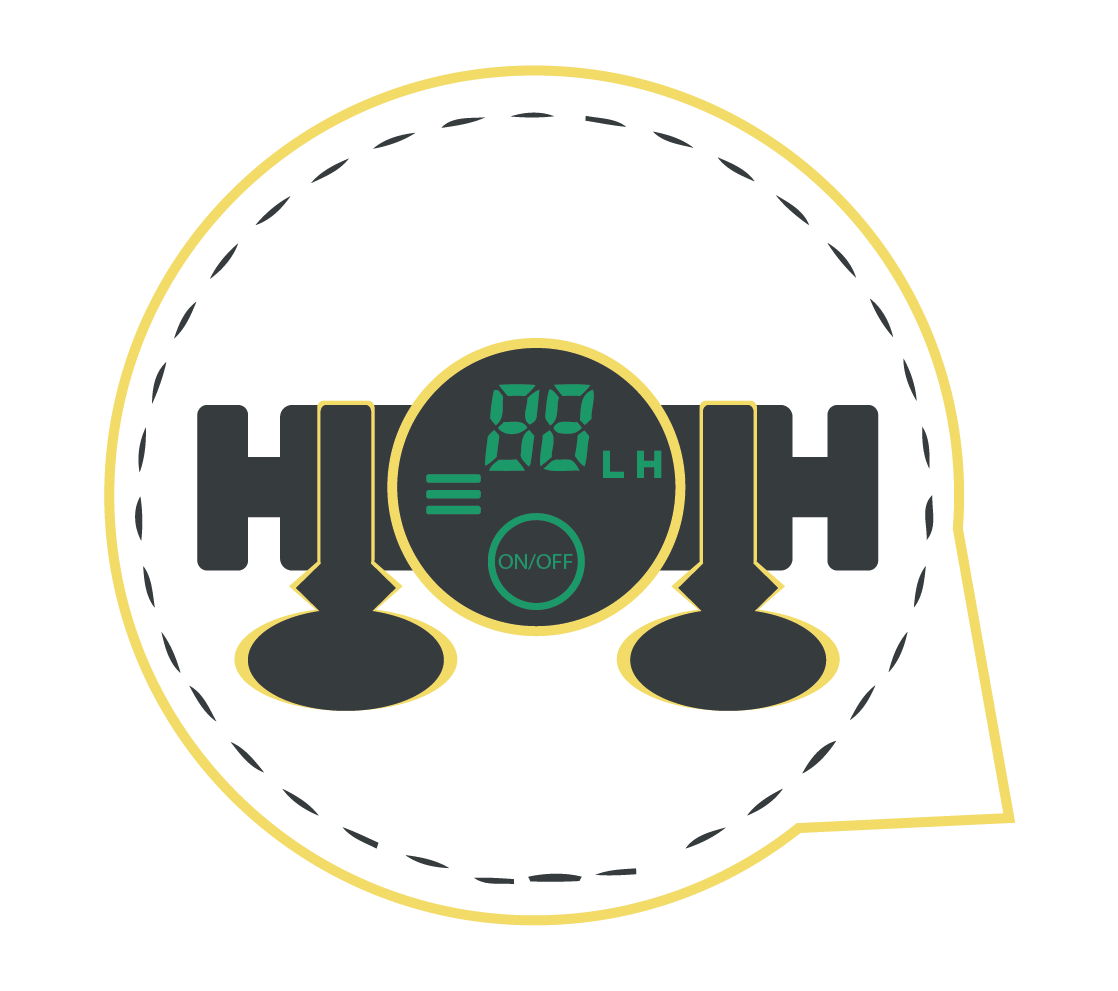

Органы управления
*На модели Yamato 0809 Pro вместо переднего электрического тормоза установлен тормозной рычаг. Посредством нажатия на рычаг происходит одновременное торможение задним мотор-колесом, а также передним барабанным тормозом
Передняя вилка
Задний габаритный фонарь
Заднее мотор-колесо
Разъем зарядного устройства
Опорная площадка
Стопорный рычаг
Переднее колесо
Передняя вилка
Складной руль
Фонарь
Ручка руля
ЖК-дисплей
Кнопка ВКЛ/ВЫКЛ
Рычаг электрического тормоза
Рычаг электрического тормоза
Индикация текущей скорости и пройденного расстояния
Уровень зарядки аккамулятора
Описание самоката
2
1
Для начала разложи электросамокат. Это просто!
Нужно всего лишь потянуть за рычаг и установить руль самоката в вертикальное положение, пока не услышишь щелчок.
Нужно всего лишь потянуть за рычаг и установить руль самоката в вертикальное положение, пока не услышишь щелчок.

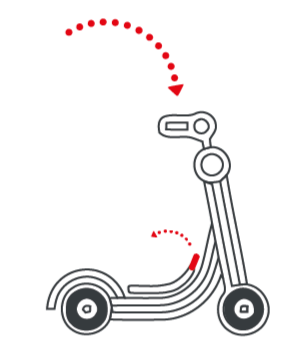

Как разложить самокат

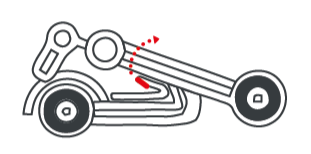

Как сложить самокат
Чтобы сложить самокат, слегка надави на руль по направлению движения и одновременно потяни за рычаг. Опусти руль в горизонтальное положение до щелчка.
3
..............
Подготовка и использование
Если горит индикатор L, это значит, что самокат находится в режиме низкой максимальной скорости (15 км/ч).
Чтобы включить самокат, нажми на кнопку On/Off. На экране ты сможешь увидеть уровень заряда аккумулятора, индикатор скорости и индикаторы скоростного режима.
Хочешь ехать с ветерком? Дважды быстро нажми на кнопку On/Off, пока не загорится индикатор H. (максимальная скорость – 25 км/ч).
Если L и H горят одноврменно - ты находишься в спортивном режиме (максимальная скорость – 25 км/ч и более резкий разгон)
L
H
LH
Включение самоката
Переключение скорости
Видишь пять горизонтальных черт – батарея полностью заряжена.
Одна черта - минимальный заряд батареи.
Подзаряди ее.
Подзаряди ее.
Прежде чем отправиться в путь, не забудь проверить заряд батареи в левой части дисплея.
Не забудь проверить заряд!
Зарядка самоката
1
Отключи самокат
Отключи электросамокат, удерживая кнопку On/Off в течение нескольких секунд.
2
Подсоедини зарядку
Подсоедини зарядное устройство к разъему на опорной площадке у заднего колеса слева по ходу движения, предварительно сняв защитный колпачок.
3
Подключи к розетке
Вставь зарядное устройство в розетку (убедись, что электросамокат рассчитан на напряжение, используемое в сети). Не оставляй самокат подключенным к сети более, чем на 6 часов.
Позаботься о зарядке электросамоката заранее – время зарядки батареи может занимать 4-6 часов
Индикатор заряда на зарядном устройстве будет гореть красным до полной зарядки.
По окончании зарядки он загорится зеленым.
По окончании зарядки он загорится зеленым.
Поставь одну ногу на опорную площадку, а второй оттолкнись от земли и плавно нажми на рычаг акселератора, располагающийся на руле справа.
В целях безопасности нажатие рычага акселератора не приводит самокат в движение из неподвижного состояния. Интенсивность ускорения зависит от силы нажатия на рычаг.
Чтобы притормозить, используй рычаг электрического тормоза на руле слева. Не переусердствуй с нажатием рычагов акселератора и торможения – это может привести к их поломке. На модели Yamato 0809 Pro используй для торможения тормозной рычаг, расположенный на руле слева
В целях безопасности нажатие рычага акселератора не приводит самокат в движение из неподвижного состояния. Интенсивность ускорения зависит от силы нажатия на рычаг.
Чтобы притормозить, используй рычаг электрического тормоза на руле слева. Не переусердствуй с нажатием рычагов акселератора и торможения – это может привести к их поломке. На модели Yamato 0809 Pro используй для торможения тормозной рычаг, расположенный на руле слева
Во время движения на дисплее будет отображаться твоя текущая скорость. Чтобы узнать пробег самоката с момента его включения, нажми и удерживай рычаг электрического тормоза, когда самокат неподвижен. Показания пробега обнуляются после каждого его выключения.
Не успел моргнуть глазом, как солнце спряталось за горизонт – не беда! Однократно (не удерживая) нажми на кнопку On/Off, и яркий фонарь озарит тебе путь. Чтобы выключить фонарь, повторно нажми на кнопку On/Off.
Если батарея электросамоката разрядилась прежде, чем ты добрался до места назначения – не унывай. Ты можешь продолжить использовать электросамокат как обычный самокат, отталкиваясь ногой. При необходимости выключенный электросамокат можно всегда использовать как обычный.
Внимание!
При значительной нагрузке на электросамокат (интенсивное ускорение или движение на подъем):
- Индикатор уровня заряда батареи может показывать меньшее значение остаточного заряда, чем при отсутствии нагрузки. Это связано с особенностями контроля состояния батареи. Для получения адекватной информации следует снять нагрузку с самоката (остановиться или ехать накатом) не менее чем на 30 сек.
- Электродвигатель может выключиться, а логотип Yamato на дисплее начнет моргать. Во избежание перегрева электродвигателя старайся не допускать частых его перегрузок.
Внимание!
Электросамокат не предназначен для использования в качестве транспортного средства на дорогах общего пользования, включая пешеходные переходы.
При значительной нагрузке на электросамокат (интенсивное ускорение или движение на подъем):
- Индикатор уровня заряда батареи может показывать меньшее значение остаточного заряда, чем при отсутствии нагрузки. Это связано с особенностями контроля состояния батареи. Для получения адекватной информации следует снять нагрузку с самоката (остановиться или ехать накатом) не менее чем на 30 сек.
- Электродвигатель может выключиться, а логотип Yamato на дисплее начнет моргать. Во избежание перегрева электродвигателя старайся не допускать частых его перегрузок.
Внимание!
Электросамокат не предназначен для использования в качестве транспортного средства на дорогах общего пользования, включая пешеходные переходы.
Чтобы припарковать электросамокат, не обязательно искать специальную станцию – достаточно найти подходящее место, куда ты мог бы его пристегнуть защитным замком.
Пожалуйста, выбирай место так, чтобы не мешать прохожим и проезду транспорта.
Помни, замок – не гарантия безопасности твоего самоката, поэтому не оставляй электросамокат надолго без присмотра, особенно в ночное время суток.
Пожалуйста, выбирай место так, чтобы не мешать прохожим и проезду транспорта.
Помни, замок – не гарантия безопасности твоего самоката, поэтому не оставляй электросамокат надолго без присмотра, особенно в ночное время суток.
Парковка самоката
Сервисное обслуживание
Если электросамокат сломался или работает неисправно, прекрати его использование и срочно свяжись с нами.
Наши специалисты помогут тебе решить проблему, либо оперативно обменяют самокат на новый.
Наши специалисты помогут тебе решить проблему, либо оперативно обменяют самокат на новый.
ВОЗНИКНОВЕНИЕ НЕИСПРАВНОСТИ
Электросамокат запылился, и ты хочешь привести его в порядок?
Тогда соблюдай следующие указания:
1. Перед чисткой убедись, что электросамокат выключен, а клапан зарядного порта надежно закрыт. Чистить самокат во время его зарядки строго запрещается!
2.Не используй в качестве чистящих средств спирт, бензин, керосин или другие летучие коррозионные растворители.
3.Не очищай самокат струей воды, используй влажную тряпку.
4. Храни самокат и зарядное устройство от него в сухом недоступном для детей месте при температуре 5-25 °С.
5. Не оставляй электросамокат на улице надолго. Избегай воздействия жары, прямых солнечных лучей и влаги на самокат и зарядное устройство при их хранении.
6. В случае использования электросамоката более 6 месяцев, раз в полгода делай полный разряд аккумуляторной батареи (пробегом самоката) с последующим полным зарядом.
Тогда соблюдай следующие указания:
1. Перед чисткой убедись, что электросамокат выключен, а клапан зарядного порта надежно закрыт. Чистить самокат во время его зарядки строго запрещается!
2.Не используй в качестве чистящих средств спирт, бензин, керосин или другие летучие коррозионные растворители.
3.Не очищай самокат струей воды, используй влажную тряпку.
4. Храни самокат и зарядное устройство от него в сухом недоступном для детей месте при температуре 5-25 °С.
5. Не оставляй электросамокат на улице надолго. Избегай воздействия жары, прямых солнечных лучей и влаги на самокат и зарядное устройство при их хранении.
6. В случае использования электросамоката более 6 месяцев, раз в полгода делай полный разряд аккумуляторной батареи (пробегом самоката) с последующим полным зарядом.
ЧИСТКА И ХРАНЕНИЕ
Захотел отправиться с самокатом в путешествие?
- Убедись, что во время перевозки, самокат будет защищен от возможных вибраций и ударов, а также исключи воздействие на самокат атмосферных осадков и агрессивных сред.
Во избежание риска пожара, поражения электрическим током, получения травмы при использовании электросамоката, а также его поломки, строго соблюдай основные меры предосторожности при работе с электросамокатом, а также указания по безопасности при работе с электроприборами.
- Убедись, что во время перевозки, самокат будет защищен от возможных вибраций и ударов, а также исключи воздействие на самокат атмосферных осадков и агрессивных сред.
Во избежание риска пожара, поражения электрическим током, получения травмы при использовании электросамоката, а также его поломки, строго соблюдай основные меры предосторожности при работе с электросамокатом, а также указания по безопасности при работе с электроприборами.
ПЕРЕВОЗКА САМОКАТА
1. Защита
Береги себя - надевай шлем и защитное снаряжение (приобретаются отдельно), чтобы избежать травм в случае падения с электросамоката.
2. Вес
Самокат рассчитан на вес не более 120 кг. Превышение максимального веса может привести к поломке электросамоката и падению с него. Не разрешается ездить на самокате нескольким лицам одновременно.
3. Электросамокат и вода
Самокат оснащен защитой от влаги и пыли и может быть использован во влажную погоду. Между тем, избегай езды по глубоким лужам и не опускай самокат в воду или другие жидкости. Запрещено использовать электросамокат в сильный дождь.
4. Что делать в случае неисправности
В случае обнаружения неисправностей ни в коем случае не пытайся починить электросамокат самостоятельно. Как можно скорее свяжись с нами. Устранение неисправностей в сторонних сервисах не допускается. Не используй электросамокат до устранения всех неисправностей.
5. Не разбирай самокат
Нельзя разбирать самокат или вносить изменения в его конструкцию или конструкцию его отдельных частей. Это может привести к неисправностям и поломке самоката.
6. Предохраняй самокат от ударов.
7. Используй электросамокат правильно
Используй электросамокат только по назначению. Использование самоката должно осуществляться в соответствии с «Правилами технической эксплуатации электроустановок потребителей»
8. Перед использованием
Перед каждым использованием электросамоката осмотри его и убедись в отсутствии повреждений. Убедись, что все детали самоката плотно закреплены. При обнаружении повреждений электросамоката, зарядного устройства или сетевого шнура ни в коем случае не включай зарядное устройство в розетку.
9. Правила зарядки
Используй для зарядки электросамоката только зарядное устройство, которое идет в комплекте с ним.
Ни в коем случае не разбирай зарядное устройство.
Не используй нестандартные источники питания или устройства подключения для зарядки электросамоката.
Нельзя переносить зарядное устройство, держа его за сетевой провод. Запрещается также отключать его от сети, держа за сетевой провод. При отключении держи за штепсельную вилку.
Береги себя - надевай шлем и защитное снаряжение (приобретаются отдельно), чтобы избежать травм в случае падения с электросамоката.
2. Вес
Самокат рассчитан на вес не более 120 кг. Превышение максимального веса может привести к поломке электросамоката и падению с него. Не разрешается ездить на самокате нескольким лицам одновременно.
3. Электросамокат и вода
Самокат оснащен защитой от влаги и пыли и может быть использован во влажную погоду. Между тем, избегай езды по глубоким лужам и не опускай самокат в воду или другие жидкости. Запрещено использовать электросамокат в сильный дождь.
4. Что делать в случае неисправности
В случае обнаружения неисправностей ни в коем случае не пытайся починить электросамокат самостоятельно. Как можно скорее свяжись с нами. Устранение неисправностей в сторонних сервисах не допускается. Не используй электросамокат до устранения всех неисправностей.
5. Не разбирай самокат
Нельзя разбирать самокат или вносить изменения в его конструкцию или конструкцию его отдельных частей. Это может привести к неисправностям и поломке самоката.
6. Предохраняй самокат от ударов.
7. Используй электросамокат правильно
Используй электросамокат только по назначению. Использование самоката должно осуществляться в соответствии с «Правилами технической эксплуатации электроустановок потребителей»
8. Перед использованием
Перед каждым использованием электросамоката осмотри его и убедись в отсутствии повреждений. Убедись, что все детали самоката плотно закреплены. При обнаружении повреждений электросамоката, зарядного устройства или сетевого шнура ни в коем случае не включай зарядное устройство в розетку.
9. Правила зарядки
Используй для зарядки электросамоката только зарядное устройство, которое идет в комплекте с ним.
Ни в коем случае не разбирай зарядное устройство.
Не используй нестандартные источники питания или устройства подключения для зарядки электросамоката.
Нельзя переносить зарядное устройство, держа его за сетевой провод. Запрещается также отключать его от сети, держа за сетевой провод. При отключении держи за штепсельную вилку.
ИСПОЛЬЗОВАНИЕ САМОКАТА ЛИЦАМ, НЕ ДОСТИГШИМ 18 ЛЕТ, ЗАПРЕЩАЕТСЯ.
ТЕХНИКА БЕЗОПАСНОСТИ
Неисправности и их устранение
Технические характеристики
Твои "КРУТИ КОЛЁСА"
Мы очень надеемся, что ты будешь относиться к электросамокату, как к своему собственному, чтобы он радовал тебя как можно дольше!
